Diese Woche zeigen wir Ihnen alle Möglichkeiten, wie Sie mit den Werkzeugen GT_PROFILE und GT_L-SECTION in GeoTools Längsschnitte erstellen können.
Es gibt zwei Befehle, die direkt einen Längsschnitt erstellen – entweder aus einer 3D-Polylinie oder aus einer Reihe von Höhenwerten aus Excel.
- GT_PROFILE: (GeoTools → Civil Tools → Querschnitt aus 3D-Polylinie zeichnen)
- GT_L-SECTION: (GeoTools → Civil Tools → Längsschnitt aus Excel-Daten zeichnen)
Und ein dritter, verwandter Befehl GT_CS-SCANNER, der Ihnen hilft, querschnittsbezogene 3D-Polylinien aus einer Gruppe von Punkten entlang einer Achse zu erstellen.
GT_PROFILE (GeoTools → Civil Tools → Querschnittsprofil aus 3D-Polylinie zeichnen)
Der Befehl GT_PROFILE ist vielseitig einsetzbar und bleibt dennoch einfach und benutzerfreundlich in der Anwendung.

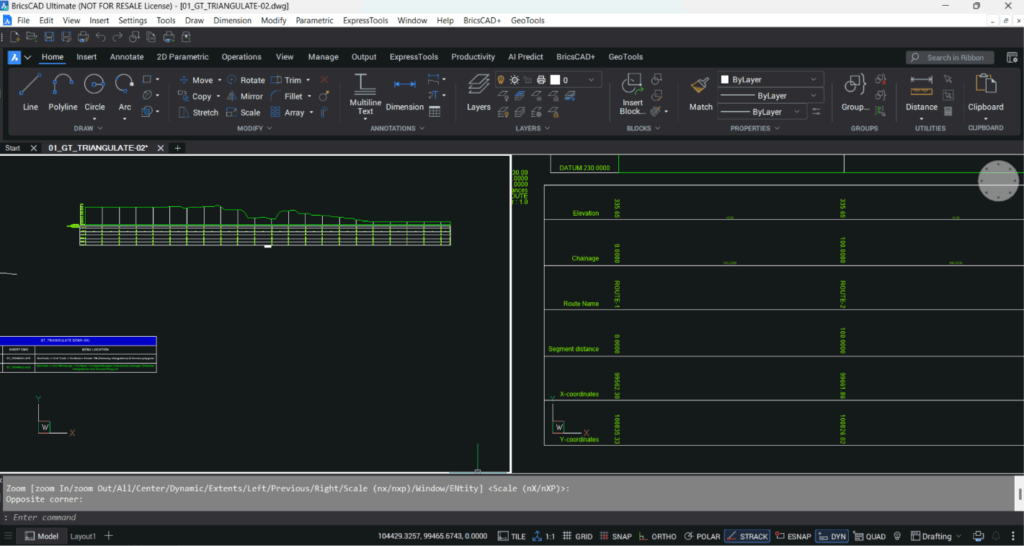

Die Haupteingabe für diesen Befehl ist die einfache 3D-Polylinie mit Höhenwerten, aus der Sie mühelos das entsprechende Querschnittsprofil in der Höhenansicht erstellen können.
Zuerst werden Sie aufgefordert, die 3D-Polylinie auszuwählen, für die Sie ein Profil erstellen möchten. Es wird auch die Mehrfachauswahl von 3D-Polylinien gleichzeitig unterstützt.

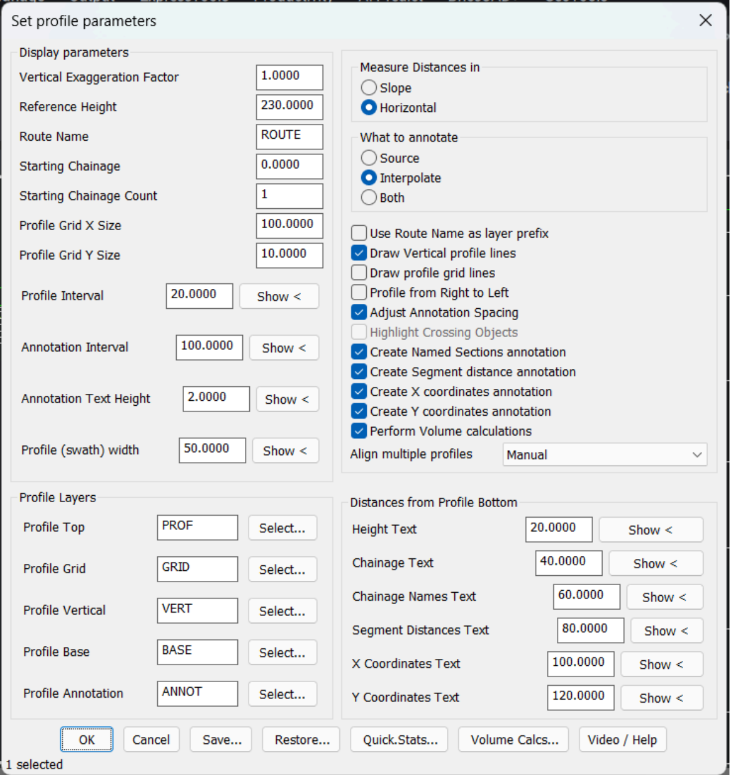

Das oben gezeigte Dialogfeld ist weitgehend selbsterklärend. Sie können dort die wichtigsten Parameter wie Profilintervall, Beschriftungsintervall, Referenzhöhe, vertikale Maßstäbe und weitere Optionen festlegen.
Es gibt zwei Haupttypen von Beschriftungen – Interpoliert und Quelle.
Ein interpoliertes Profil erstellt an den angegebenen Intervallen Berechnungspunkte, und das Beschriftungsintervall legt fest, an welchen Stellen die wichtigsten Beschriftungen im Profil angezeigt werden sollen.
Die Möglichkeit, zu steuern, ob die Abstände entlang der Neigung oder horizontal gemessen werden sollen, ist sehr nützlich, da Sie so Ihre Ergebnisse genau entsprechend Ihrer Planungsabsicht kontrollieren können.
Hier ist eine Liste weiterer wichtiger Ausgabeparameter für das Design:
- Profilraster können erstellt werden, um Höhen und Abstände leichter zu erfassen.
- Untere Beschriftungen können ebenfalls einfach für die Präsentation eingerahmt werden.
- Jeder angezeigte Profilpunkt wird auch in Excel CSV-Dateien exportiert.
- Der Start-Kettenpunkt kann festgelegt werden, sodass Profile auf mehreren Blättern verwaltet werden können.
- Routen-Namen können zugewiesen werden, damit Layer auf dieser Grundlage leicht identifiziert werden können.
- Der Höhenunterschied zwischen Kettenpunkten wird angezeigt, um das Gelände zwischen zwei Profilpunkten leichter vorzustellen.
Wir möchten dieses Werkzeug über ein standardmäßiges Längsschnitt-Zeichenwerkzeug hinaus weiterentwickeln. Wir wollen mehr Analysen als bisher hinzufügen. Mit GT_PROFILE können Sie jetzt mehr Informationen aus Ihrer Achse gewinnen, die zuvor nur vorgestellt werden konnten.
GT_L-SECTION: (GeoTools → Civil Tools → Querschnitte aus Excel-Daten zeichnen)
Der Befehl GT_L-SECTION wird verwendet, wenn keine 3D-Polylinie vorliegt, Sie jedoch eine Excel-Datei haben, die Kettenpunkte und Höhen in zwei Spalten enthält.
Sie können den Längsschnitt in der Zeichnung anhand der Excel-Daten neu erstellen, die entweder von anderen Anwendungen erstellt wurden oder einfach als Altbestand vorliegen.

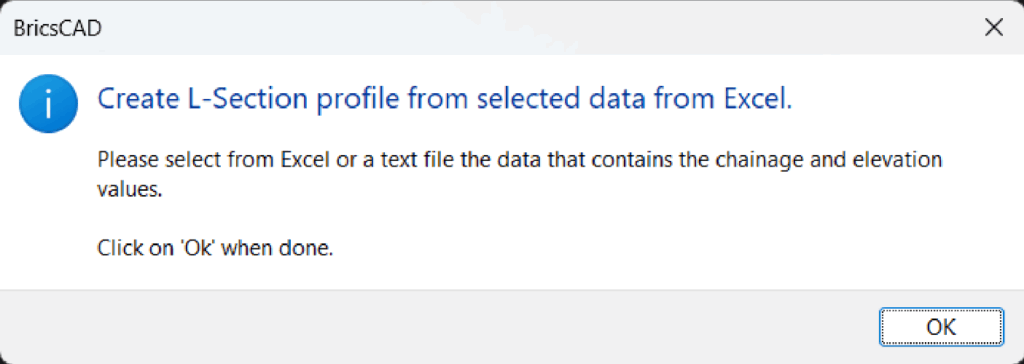

Der erste Schritt besteht darin, die Daten aus Excel sorgfältig mit Strg+C zu kopieren und die Informationen in die Zwischenablage zu legen.

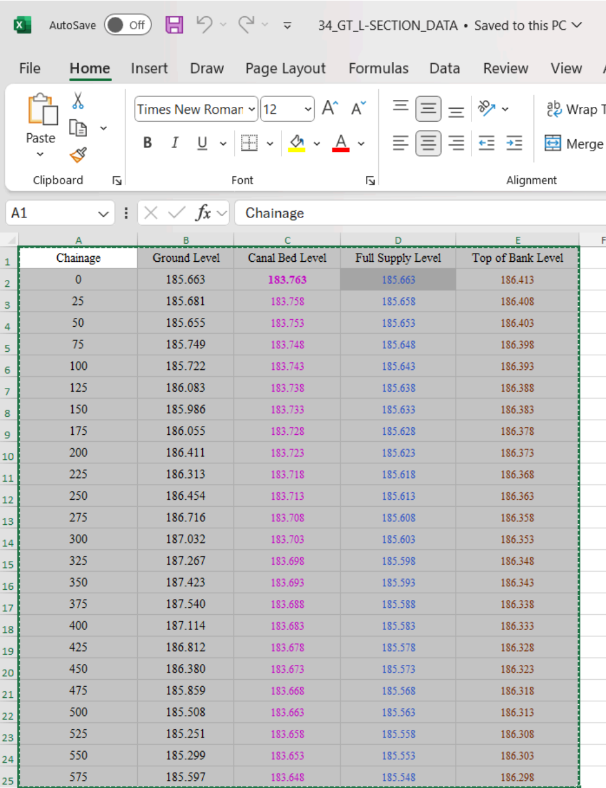

Sie wählen die relevanten Daten aus und kopieren sie in die Zwischenablage. Ein Beispiel-Datensatz ist oben dargestellt.

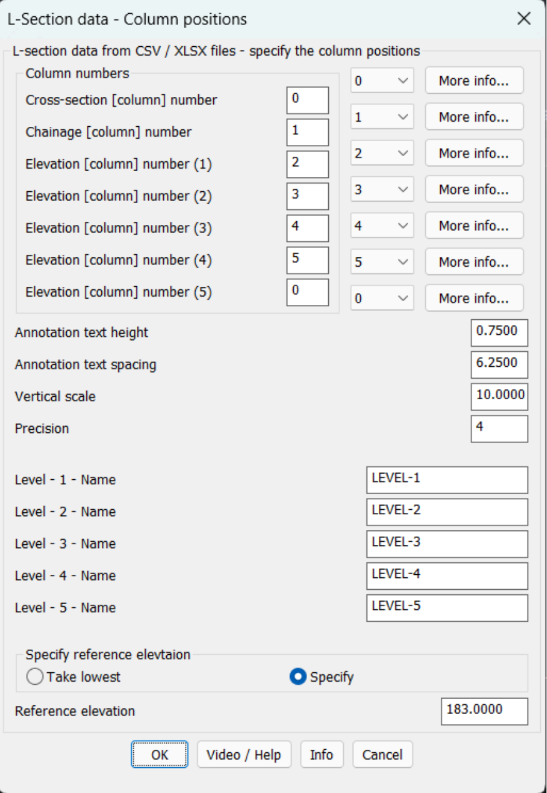

Das Dialogfeld GT_L-SECTION ermöglicht es Ihnen, die Positionen der verschiedenen Designwerte aus Excel festzulegen. Hier müssen Sie die Spaltenpositionen für Kettenpunkte, Höhen und weitere Informationen wie Textgröße, Abstand usw. angeben.

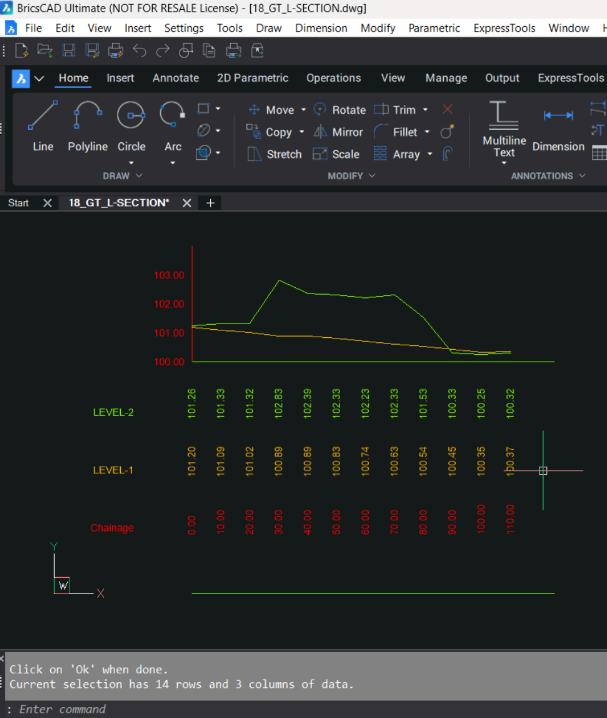

Ein Beispielergebnis ist oben dargestellt. Mit diesem Befehl können Profile beliebiger Länge und Größe erstellt werden, indem Daten aus Excel-Tabellen verarbeitet werden.
Der beste Anwendungsfall ist vermutlich, wenn Sie bereits Kettenpunkte und Höheninformationen in einer Excel-Datei erhalten und daraus einfach ein 3D-Profil erstellen müssen.
Wenn die Excel-Datei auch Easting- und Northing-Werte enthält, ist das kein Problem; das Programm kann diese ignorieren, indem Sie nur die relevanten Spaltennummern zur Verarbeitung angeben.
Natürlich können die Easting-, Northing- und Höheninformationen zusammengeführt und mit dem Befehl GT_IMPEX importiert werden, um eine 3D-Polylinie zu erstellen.
GT_CS-SCANNER: GeoTools → Civil Tools → Querschnittspunkte-Scanner
Der Befehl GT_CS-SCANNER ist ein Werkzeug, das entlang einer Achse scannt und Querschnittsdaten (eine 3D-Polylinie) aus einer Reihe von Höhenpunkten erstellt, die senkrecht zur Achsrichtung erfasst werden.

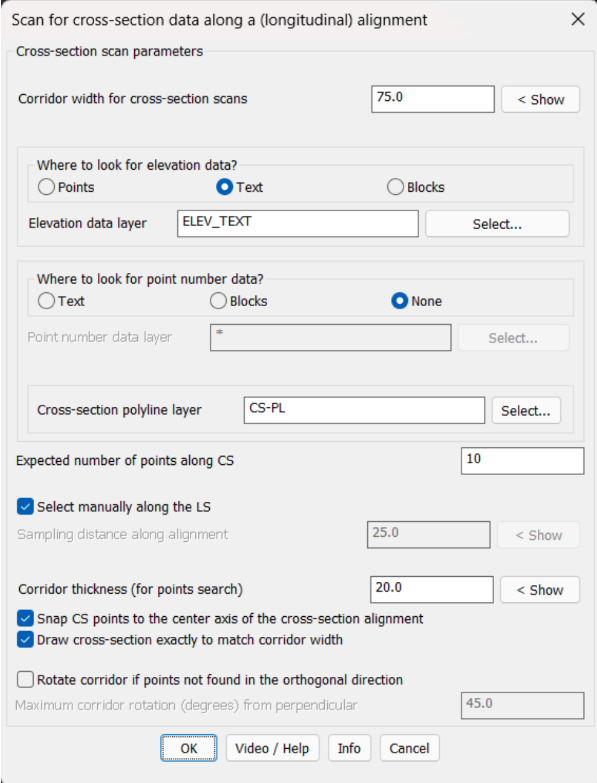

Wie im obigen Dialogfeld zu sehen ist, gibt es eine umfangreiche Reihe von Parametern, mit denen dieser Befehl arbeitet. Sie können verschiedene Layer und Entitätstypen für Punktnummern (Text oder Blockattribute) und Höhen (Punkt, Text oder Blöcke) festlegen.
Das Scannen kann automatisch in den angegebenen Kettenpunktintervallen erfolgen – oder manuell, indem Sie einen Punkt entlang der Achse auswählen.
Bitte denken Sie daran, die Korridorbreite (für das Punkt-Scanning) korrekt einzustellen, da eine zu geringe Einstellung möglicherweise nicht alle Punkte im Querschnitt erfasst.
Manchmal wird der Querschnitt aufgrund von Geländebedingungen oder anderen Gründen nicht senkrecht erfasst. In diesem Fall bietet dieser Befehl die Möglichkeit, Punkte auch in nicht-orthogonaler Richtung zu suchen.
Der Befehl scannt automatisch um die Kettenpunkte herum nach Querschnittsdaten und meldet Ihnen seine Ergebnisse. Sie können die Vorschläge akzeptieren oder ablehnen, je nachdem, was Sie für richtig halten.
Anwendungsfall: Dies ist ein hervorragendes Werkzeug, um zusätzliche Daten für die weitere Planung zu erstellen, wenn Ihr Berater die Daten im oben beschriebenen Format bereitgestellt hat. Dies ist ein häufiges Szenario in den meisten Vermessungsprojekten in Indien und möglicherweise auch anderswo.

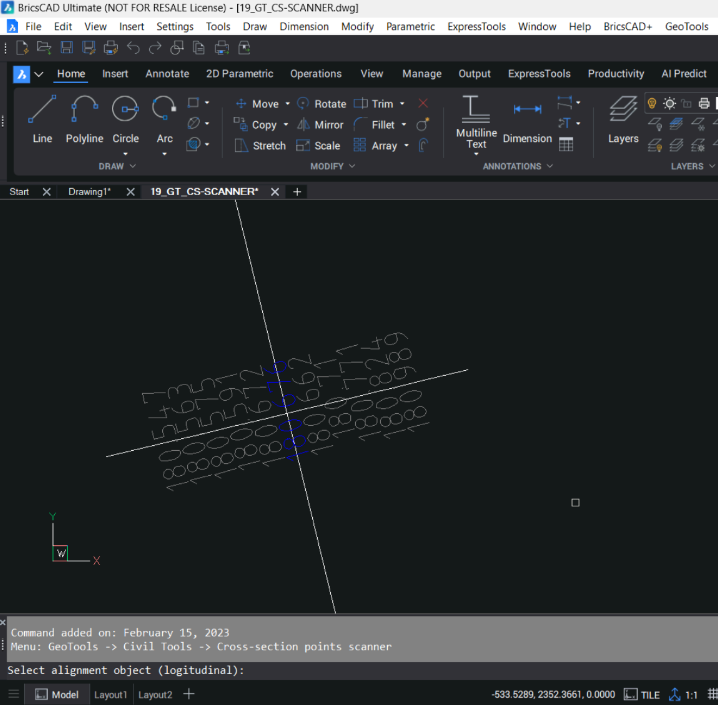

Nach erfolgreichem Abschluss des Befehls werden Querschnitts-3D-Polylinien erstellt, wie im obigen Bild gezeigt.
Wenn die Kettenpunkte (und die zugehörigen Höhen) konsistent vorliegen, können Sie den Befehl im automatischen Modus ausführen – oder jeden Kettenpunkt manuell auswählen, um die Querschnittsdaten zu erstellen.
In beiden Fällen ist dies ein enormer Zeitgewinn, genau dort, wo Sie ihn am meisten benötigen.
